Технология LGR

Принцип действия анализатора и особенности конструкции

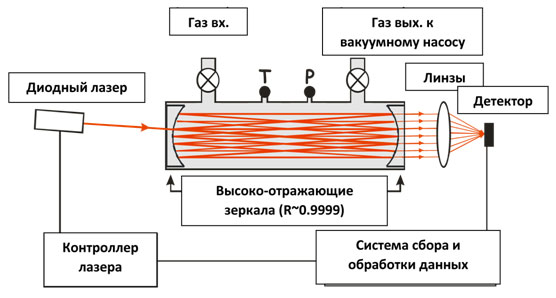

В основу конструкции анализаторов компании LGR заложена технология Вне-Осевой Интегральной резонаторной спектроскопии. Схематический рисунок см.ниже.

Принцип действия анализатора. Образец воды вкалывается в испаритель, где под воздействием температуры испаряется и в газообразном поступает в резонатор ( оптическую ячейку). Сквозь резонатор с высоко-отражающими зеркалами проходит лазер (вне оси резонатора), который отражается несколько тысяч раз, в результате чего оптический путь составляет около 20 км. При прохождении лазера через резонатор происходит поглощения излучения, которое затем регистрируется детектором. Далее газообразный образец откачивается из резонатора посредством вакуумного насоса. В зависимости от количества образца в резонаторе меняется оптическая плотность, и соответственно сигнал на детекторе, который будет пропорционален концентрации вещества. Калибровка анализатора производится на заводе, и в процессе эксплуатации рекалибровка не требуется.

Технология AO-ICOS

Метод резонаторно-усиленного поглощения был впервые разработан как сверхчувствительный метод определения, его автором является основатель LGR Энтони О’Киф (Anthony O’Keefe) в 1988 году. Он был представлен как один из видов Спектроскопии резонаторного затухания.

Первое поколение данных приборов требовал субмикронную настройку внутренней оптики, что вело к высокой цене и

Новая технология обеспечила превосходную производительность, на несколько порядков ниже чувствительность к внутренней настройке компонентов, устойчивость к вибрациям, изменениям температуры и давления,  в то время как технология CRDS, напротив, сильно зависит от этих воздействий. Использование технологии AO-ICOS позволило использовать анализаторы LGR как в лабораториях, так и в полевых условиях - на вертолетах или в условиях Арктики, а также проводить даже сложное и ответственное сервисное обслуживание анализатора ( вплоть до чистки зеркал резонатора) на месте базирования прибора.

Принципиально новые возможности с технологией Вне-Осевой Интегральной резонаторной спектроскопии стали доступны благодаря непрерывному сканированию.

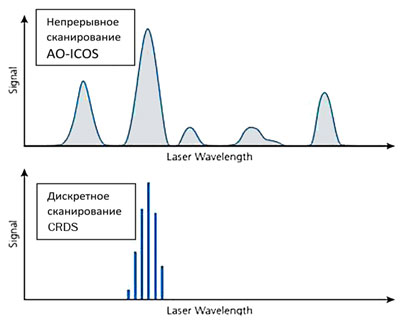

В технологи CDRS используется дискретное сканирование лазера по длинам волн, при этом результат записывается и выдается пользователю с некоторой задержкой во времени. Так ка в этой технике лазер согласовывался и стабилизировался с одной из резонансных мод резонатора ( одно из 109 измерений используется для корректировки лазера). В технике AO-ICOS нет необходимости проводить корректировку лазера во время измерения, поэтому лазер будет плавно сканировать весь интересующий спектральный диапазон. ( см. рис 1)

Так как лазер осуществляет сканирование в широком диапазоне, анализаторы LGR позволяют проводить одновременное измерение трех изотопов без каких либо затруднений.
